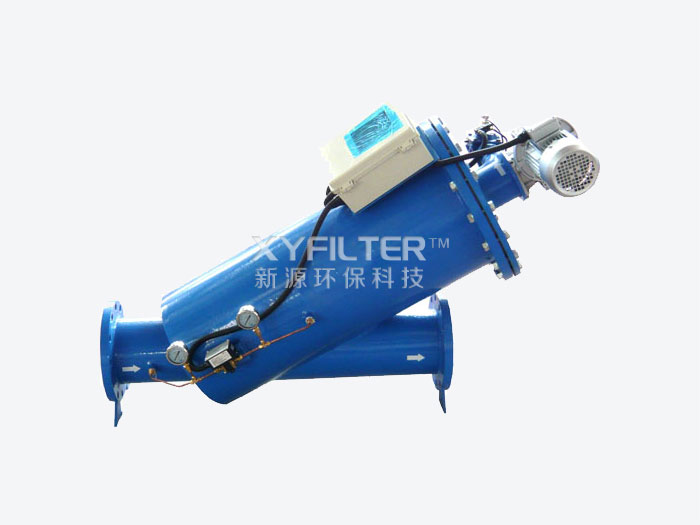

Y型全自动清洗过滤器

简介：Y型全自动型过滤器主要包括：壳体、滤筒(过滤污物)、清洗机构(包括清洗刷、刷洗滤网)、控制器(收集并比较压差信号，输出控制信号)、清洗电机(接受控制信号，提供清洗机构所需动

型号：Y型

过滤精度：1-50um

过滤介质/用途：污水过滤

更新日期：2019-10-08

介绍

Y型全自动型过滤器主要包括：壳体、滤筒(过滤污物)、清洗机构(包括清洗刷、刷洗滤网)、控制器(收集并比较压差信号，输出控制信号)、清洗电机(接受控制信号，提供清洗机构所需动力)、电动球阀(接受控制信号，排出污物)。

智能型自控过滤器其内部结构为猪鬃毛刷或不锈钢丝刷及不锈钢滤网和传动件组成。由传动电机和电动阀自动完成清洗排污。操作方式为自动运行(亦可手动运行)，具有压差和定时自动排污双重功能。其自动化部分采用当今世界最先进最可靠的PLC可编程控制器。

当水流经过过滤器时，水中的机械杂质被过滤网拦截，当滤网表面积聚的杂质增加而合压差达到0.04MPa时。压差开关即发出信号，同时PLC即发出指令，传动电机启动，排污阀打开，沉积在滤网中的杂质被转动的刷子刷下，从排污口排出。整个刷洗排污过程无须人员操作，无须停机。同时，该设备还设有定时清洗排污和手动清洗排污功能，保证在任何情况下出水的安全可靠。至此，HK-YG全自动Y型过滤器实现系统在不停机的情况下达到过滤效果，保证整个系统正常运行。

全自动Y型过滤器性能特点

单台流量: 15-450m3/h,更大流量可由多个单机并联

最小工作压力: 0.2MPa

最大工作压力: 1.0MPa、1.6MPa

最高工作温度: 75度

过滤精度: 300-3500微米

控制方式: 压差,时间及手动

清洗时间: 20-60秒

清洗机构转速: 14-20rpm

清洗压损: 0.01-0.08MPa

控制电压: 交流220V

工作电压: 三相380v,50HZ

技术参数及外形尺寸

型号	YG-50	YG-80	YG-100	YG-150	YG-200	YG-250
管径(mm)	50	80	100	150	200	250
过滤流量(m³/h)	20	50	80	150	300	450
过滤面积(cm²)	2750	2750	2750	4150	7500	7500
排污阀DN(mm)	25	25	25	32	50	50
一次清洗水量(L)	60	60	60	90	160	160
电机功率(KW)	0.55	0.55	0.55	0.55	0.55	0.55
重量(Kg)	50	56	71	130	260	300
