介绍

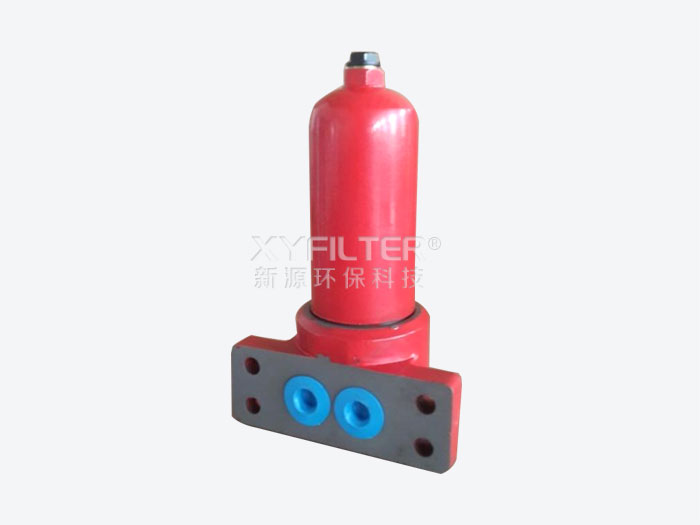

QU-H250X3P管路过滤器安装在液压系统的压力管路上，用以滤除液压油中混入的机械杂质和液压油本身化学变化所产生的胶质、沥清质、炭渣质等，从而防止阀芯卡死、节流小孔缝隙和阻尼孔的堵塞以及液压元件过快磨损等故障的发生。

产品特点

1.该过滤器过滤效果好，精度高，但堵塞后清洗比较难，而须更换滤芯。
2.该过滤器设有压差发讯装置，当滤芯污染堵塞到进出油口压差为0．35MPa时，即发出开关信号，此时更换滤芯，以达到保护系统安全的目的。
3.该过滤器滤芯采用新型化纤过滤材质，具有过滤精度高、通油能力大、原始压力损失小、纳污量大等优点，其过滤精度以高过滤精度标定，过滤比93、5、10、20>100，过滤效率n>9Q％，符合150标准。

压力管路过滤器型号解读

Z/Q/WUI*BH-H25*10FP

ZU:代表为纸质过滤器

QU：代表为化纤即玻璃纤维式过滤器

WU：代表为网式过滤器

I：代表该过滤器有旁通阀，省略则无旁通阀

BH：代表过滤介质为水，省略则为一般液压油

H：代表压力32MP E：代表压力小于22MP

25：代表公称流量为25l/min

10：代表过滤精度为10微米

F:法兰连接 B：板式连接 DL：倒装管式连接 DF：倒装法兰连接 DFA：倒装法兰式

DFB：倒装法兰式 BD：倒装板式省略：螺纹连接

P：代表带CMS发讯器省略则无发讯器

ZU-H QU-H WU-H系列压力管路过滤器型号及对应滤芯型号

过滤器型号	精度（微米）	重量（千克）	滤芯型号	连接方式
Z/Q U-H10×＊P	1 3 5 10 20 30	3.6	HX-10×＊#	管式连接
Z/QU-H25×＊P	5.0	HX-25×＊#
Z/QU-H40×＊P	8.0	HX-40×＊#
Z/QU-H63×＊P	9.8	HX-63×＊#
Z/QU-H100×＊P	12.0	HX-100×＊#
Z/QU-H160×＊P	18.2	HX-160×＊#
Z/QU-H250×＊P	23.0	HX-250×＊#	法兰式连接
Z/QU-H400×＊P	33.8	HX-400×＊#
Z/QU-H630×＊P	42.0	HX-630×＊#
Z/QU-H800*P	52.0	HX-800×＊#

该过滤器过滤效果好，精度高，但堵塞后清洗比较难，而须更换滤芯。
